依据功能和license管理，Discovery可分为五大部分，一是工区、数据管理系统，二是地质分析系统，三是地震迭后处理和地震解释系统，四是单井多井评价系统，五是储层属性管理与预测。另外，正演建模GMAplus已经集成Discovery平台上，与Discovery共享一个数据库。每一部分都由很多模块组成，下面简单介绍。
（一）工区、数据管理系统

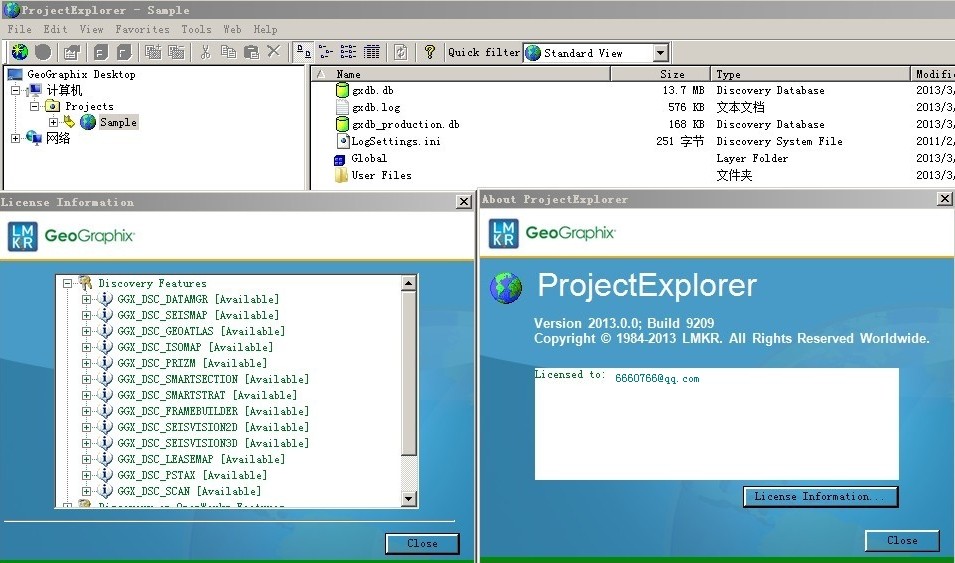

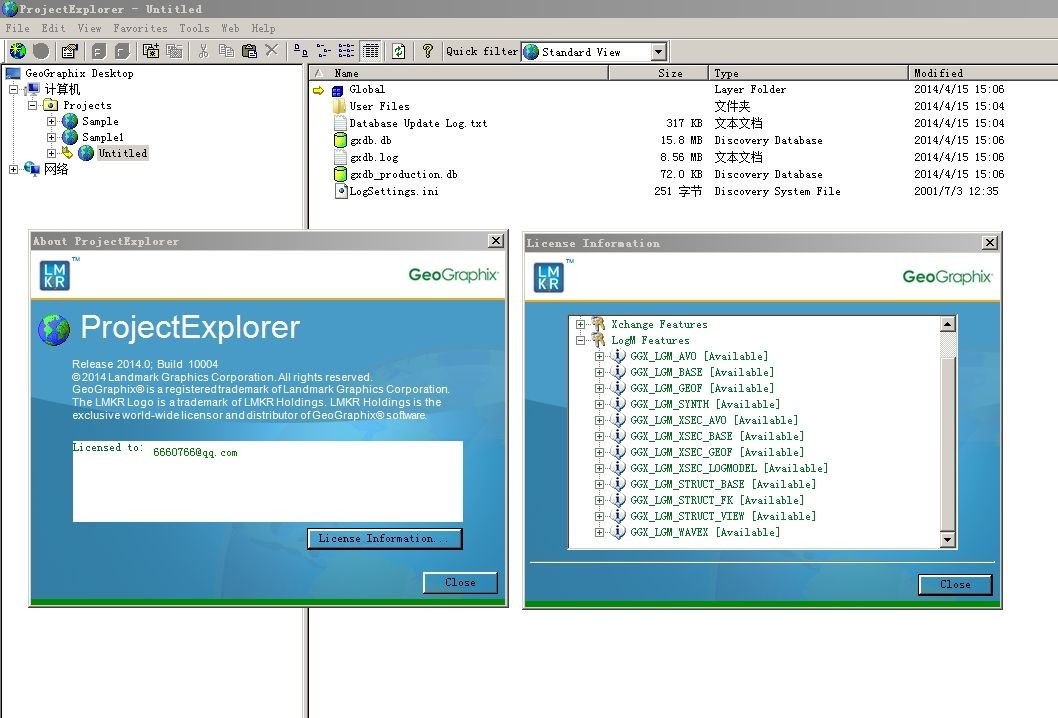

1．ProjectExplorer 项目管理模块
GESXPlorer在系统中采用项目管理的方式, 以目标工区为单位建立项目，并将与该项目有关的数据文件集中在同一项目下管理。可对目标工区进行备份、删除、重命名、恢复等操作。
2．Coordinate Manager System 大地坐标系统管理模块
大地坐标系统管理模块中包含了世界各地80多个不同的地理坐标系数。用户可选择符合自己需要的地理坐标系统，可定义的坐标系统或建立跨带工区。同时，可进行大地坐标与经纬度的转换。
3??WellBase 井数据库管理模块
井数据库管理模块是井数据的输入、输出、数据管理与分析系统，并为其它解释模块提供井数据支持。在井数据库管理系统中，包含17个数据库表格，170多个数据项，包括井基本信息、井位信息、分层数据、试油数据、DST、产量、取芯、井斜、测井曲线等信息。可以对井的数据进行查询、修改、统计、索引，对产能资料进行图形化分析，并进行斜井轨迹计算与图形再现，以及井符号的编辑和井位图的生成。
4??LogDataManager测井曲线管理模块
测井曲线管理模块是测井曲线的输入、输出与管理系统，并为其它解释模块提供测井曲线及保存测井解释结果。可以对测井曲线进行查询、索引。测井曲线的输入可以接受LAS、LBS、ASCII、LIS/TIF格式的数据文件；成果输出单井为Las/LBS格式、多井为Las/LBS、ASCII等数据格式.
5??ＱueryBuilder 数据统计、索引查询模块
QueryBuilder对数据库进行数据统计、查询、索引和复合条件下的数据调用。用户可根据要求，建立满足一定条件的虑波器，进行数据调用和做图。
（二）GESXplorer地质分析与制图系统
GESXplorer是Landmark公司在WindowsNT/2000操作系统下开发的油气勘探开发地质分析和制图系统。与测井多井解释PRIZM、储量经济评估ResEV、2D/3D地震资料解释SeisVision、正演建模LogM和Struct、pStaX/Scan、ZoneManager等软件组成一个油气勘探开发综合研究、项目管理工作平台，使油气勘探开发综合研究工作达到高度一体化。
1．??GeoAtlas 等值线图制图模块
(1)??GeoAtlas可用于输入输出、显示和编辑各种图形和图象；
(2)??可完成与其它模块之间、图形与数据库之间的动态数据链接；
(3)??可以从数据库中提取数据完成各种类型的图形制作；
(4)??可以进行图层之间的运算、地质统计分析、面积体积和储量的计算；
(5)??最终成果图件可有多种不同的显示方式（如等值线、等值线彩色填充、密度充填等）；
(6)??全三维显示并允许图件的自由迭合；
2.??Griding and Contouring 网格化方法与等值线制图
系统提供了10种网格化方法（最小曲率法、相关拟合法、反距离内插法和克里金法等）用于完成等值图的制作，用户根据需要，可选择不同的网格算法、网格间距、搜索半径、误差值和圆滑度等参数。Surface Substitution图层校正技术可以帮助用户应用录井、测井资料对地震解释生成的构造图进行校正。GESXplorer在一个简单易用的界面中提供了多种网格化方法和不同的趋势面类型，以满足您精确制图的需要。
3．??3D VISUALIZATION三维可视化
用二维的图象不能很好的展示三维的主体油藏，您可以用GESXphoner中的Viewer真实地展示各种地下地质界面。在这一三维可视化窗口中，可以将测井曲线或地震属性添加到构造面上，可以展示井的轨迹，甚至可以添加地表的信息如租赁边界等，以便快速地查看，了解您的油藏在空间上的变化。
4．??Xsection 剖面图制图模块
利用井斜数据、测井数据、分层数据、光栅图像等制作各种类型的地层横剖面图、砂体连通图、小层对比图、油藏剖面图和沉积剖面图。在剖面图上进行地层层位与断层的拾取和编辑，系统将实时更新井数据库管理模块WellBase的相应数据。用户可以通过调整显示比例，选择显示模版，编辑岩性符号，手工添加对比线等操作，来制作成符合中国石油工业标准的图件。同时在剖面图中可进行层拉平，形成构造发育史剖面，用于构造演化的研究。
5．??Landnet 地理信息管理模块
(1)??对自然地理信息如地形、河流、山川、山脉等，文化型数据信息如公路、铁路、输油气管线等数据的管理；
(2)??用户可以定义项目中的地理信息资源，输入输出各种不同格式的数据文件；
(3)??用户可以修改编辑的地理信息，绘制地理信息图形；
(4)??地理信息可分图层管理，可以任意图层组合成图，也可以与其图层如井位图构造图等叠合成图；
(三)??SeisVision 2D/3D二维三维地震解释系统
SeisVision是目前石油工业唯一的基于Windows NT/2000环境的一体化地震资料解释系统。作为LandMark Discovery一体化油藏描述应用软件的一部分，SeisVision可对复杂的二维/三维常规地震数据、波阻抗数据和深度域数据进行精细层位标定、层位解释、断层解释、断层组合、构造解释、岩性解释、三维可视化和属性提取。同时可对多个3D工区进行拼接和联合解释、2D—3D工区进行拼接和联合解释。并在一体化系统中与地质、测井资料有效结合，确定有利目标，降低钻探风险，是地球物理学家与地质学家从事综合地震解释和构造研究的有效工具。
1．??Post Stack Processing叠后处理
Pstax&Scan是Geographix油藏描述综合研究平台软件包上的迭后地震数据处理模块，其核心技术来自于Landmark公司的Poststack软件，运行在PC机的Windows.NT或Windows2000系统上。
Pstax&Scan为地球物理解释人员提供了一个强有力的工具，用以对迭后的地震数据进行后期的分析和处理，可分别对Seg-y数据和Geographix平台上Seisvison地震解释软件专用的.2ds和.3ds地震数据文件进行处理，可以针对不同的目的，把模块中的各种功能组合成不同处理流程，输出成Seg-y数据或.2ds和.3ds文件直接提供给Geographix使用，Pstax&Scan与Geographix平台有良好的一体化特性。
当地球物理解释人员想对迭后的地震数据进行分析和后期再处理时，Pstax&Scan为我们提供了一个相对简单而又功能完备的工具。主要功能如下:
(1)??Complex Attribute -计算3种复数地震道的属性参数，分别为振幅包络、瞬时相位、瞬时频率。
(2)??Convolution -使用任何时间序列或因子与地震数据进行褶积。
(3)??Correlation -对地震道进行相关分析，分为自动相关和互相关。
(4)??Filter -滤波，分别为带通滤波、多点滤波、时变滤波。
(5)??General Amplitude Scaling -有7种振幅属性提取的方法。
(6)??Integrate Traces -道积分提供一个简化的波阻抗数据。
(7)??Phase Rotation -对原始地震数据进行相位旋转处理。
(8)??Remove DC Bias -消除地震数据低频部分的影响。
(9)??Remove Spikes -消除地震数据中的尖峰信号。
(10)??Resampling -对原始地震数据进行重采样处理。
(11)??Scan -地震相干体分析，计算地震数据的横向相似和非相似性，用于研究地下断层、裂缝、河道、礁体等各种线形展布特征。
2??Imput/OutPut数据的输入与输出
SeisVision提供了道头扫描和加载功能，SeisVision2D和3D地震数据加载非常方便容易，用户只需要定义inline线、xline线、X坐标、Y坐标在道头中位置和字节长度，就可以把SEG-Y格式地震数据转换为3dx、3dh、2ds。SeisVision加载地震数据类型多，既可以加载时间域地震数据，也可以加载深度域地震数据；既可以加载常规振幅地震数据，也可以加载波阻抗地震数据、相干体地震数据。在加载过程中可以对地震数据进行归一化处理，也可以保持原始数据值，以8位、16位、32位进行存储。
SeisVision具有较强的输出功能：可以输出任意大小的SEG-Y格式地震数据体，解释的层位、断层以及各种地震属性以ASCII文件、图件等方式输出。
3.??SynView合成地震记录的制作
(1)??用测井的声波曲线，自动计算反射系数、速度模型，与子波褶积制作合成记录。
(2)??合成记录道的增益、频率、相位可调整，速度T/D对与曲线，随合成道的漂移而变化.
(3)??可进行合成地震记录的层位标定。
4.??2D/3D Interpretation二维和三维地震解释
?可以完成多个三维工区的拼接、二维和三维工区的拼接，并可进行二维闭合差校正；同时，也可以完成大工区中小工区的任意截取；
?可进行二维、三维地震资料或多个三维工区地震资料的联合解释；
?工区底图窗口应与图形化菜单相结合，提高了解释工作中操作最频繁的剖面提取速度，能完成主测线、联络线、任意线、水平切片之间的相互调用；
?利用右键调用软件功能、显示Inline、Xline测线；工区底图能以时间、增益、相位等方式显示；
?提供波形加变面积，波形加彩色变面积，彩色变密度显示，彩色变密度显示加波形等剖面显示方法，有20多种显示模板供选用，同时，用户可自定义显示模板；
?输入井的X、Y坐标后，即可在工区内的T0底图、时间切片上显示井的位置。测井曲线可在井旁显示，同时，用户可设定井曲线显示的数量、长度、彩色等。
(1)??Horizon Interpretation层位解释
(1)??手动拾取: 根据用户用鼠标在剖面上点击的轨迹，来拾取层位。
(2)??拖动拾取：按下鼠标，拖出相应的范围，释放后则自动拾取峰值、突变值和零值。
(3)??二维自动拾取:??根据拾取的属性自动拾取已显示的层位；遇断层则停止追踪。
(4)??三维自动追踪: 用户自定义多边形,控制自动追踪范围; 也可进行全三维自动追踪。
(5)??层位管理：每一个层位均可对应钻井层位，层数据可用来计算层速度和平均速度。
(6)??时深转换：利用平均速度和层速度将时间剖面转换成深度剖面。层面可横向各异；速度解释时，用户可将地质解释结果应用到速度层面中。
(7)??时间切片和沿层切片生成与解释，并将解释结果投影到地震剖面上。
(8)??层拉平功能。
(2)??Fault Interpretation断层解释
(1)??断层解释：先解释断层，然后通过右键对断层在剖面、时间切片或3D显示图中进行定名、编辑。
(2)??断层拾取: 可在主测线、联络线、任意线剖面或时间切片上拾取断层。
(3)??断面插值方式：自动插值，也可用户自定义；所有的断层均可3D不同方向显示。3D显示时用户可选择色标模板。
(4)??断层多边形：层位和断层解释完成后，自动形成断层多边形；断层多边形控制的区域内可进行层位的自动拾取。
5 . 3D??Visualization三维可视化
(1)??在三维可视化窗口中显示层位、断层、地震剖面、时间切片、井轨迹等，进行三维立体观察。
(2)??在三维可视化窗口中进行断层组合、并通过断层调用地震剖面，实时修改断层。
(3)??在三维可视化窗口中，在层位下可以叠合时间、深度或速度等不同属性。
6． Mapping制图
(1)??在ＳeisVision中，可直接制作时间、深度、速度、属性等值线图。
(2)??可定义色标、等值线间隔、出图比例、标注、文化型数据、井注释等参数。
(3)??在同一图上可叠合显示2个独立的图层。
(4)??ＳeisVision的解释结果，也可直接在GESXplorer中利用IsoMap绘制等值线图。
(四)??PRIZM 测井多井解释系统
PRIZM 测井单井、多井解释系统能够使测井学家、地质学家和地球物理学家快速精确地对单井和多井进行地层岩性、物性、含油气性解释、统计分析岩石物性参数。在LandMark Discovery一体化环境下，快速地以二维和三维方式显示各种岩石物性参数（如储层有效厚度、孔隙度、含油饱和度）的空间分布。
1.??Log View测井曲线显示模版
(1)??????log View测井曲线显示模版。
(2)??测井曲线、地质数据的显示、编辑、校正。
(3)??编辑工具灵活，可以快速简便地完成测井曲线的拼接、深度漂移，以及环境校正、数据读取、物性参数统计等工作。
(4)??可简便地绘制各种岩性符号、绘制岩性综合柱状图及进行岩性描述；
(5)??可方便地编辑测井综合图，并可标识岩芯剖面、岩芯描述、试油射孔等信息。
2.??CrossPlot View测井交会图显示模版
(1)??可以进行交绘图、频率直方图的制作、并可在交绘图中进行数据识取和统计分析。
(2)??在交绘图中可以进行图形动态测井参数的调整。Pickett交绘图可快速直观确定储层地层水电阻率、含水饱和度、地层胶结指数（m）及饱和度指数（n）。
3.??Report View测井成果报告模版
(1)??用户可对测井成果的报表格式进行定义、编辑。
(2)??可以统计有效厚度的孔、渗、饱和其它岩石物理参数, 并以报表格式输出。
4.??Log Interpretation测井解释模版
(1) 系统提供140多个解释方程，用于计算孔隙度 、饱和度 、渗透率及其它岩石物理参数和储量等。
(2) 可对系统提供的解释方程进行修改；也可以自定义的测井解释模型；同时，系统提供了一个开放接口，与外部解释方程挂接。
(3) 可对测井单井进行处理解释，也可同时完成一个工区内多井的解释工作。
(4) 各种测井解释成果及岩石物理参数可在GESＸplorer中完成二维和三维图形的制作。
5.??LogDigitize数字化桌连接模块
(1)??提供连接数字化桌的工具，并在简单可视的条件下完成测井曲线的数字化处理。
(2)??输出各种标准格式的测井数据。
6?? LIS/TIF Import 测井曲线输入
(1)??可以接受LAS、LBS、ASCII、LIS/TIF格式的数据文件，同时可以完成测井曲线和相关数据的批量加载。
(2)??可将测井曲线的LIS/TIF格式转换转换其它标准测井格式。
（五）ZoneManager层管理与预测
1.??ZoneManager是一个储层属性（包括地质、地震属性和岩石物理参数）分析模块。
2.??以ASCII文件和ISOMAP图层方式或利用Prizm的自动统计功能向ZoneManager模块输入每口井的储层参数。当利用SeisVsion提取20余种地震属性时，可选择一个Zone（地层），同时可选择搜索半径，这样ZoneManager可在井点处自动提取各种地震属性。
3.??在交会图中，储层参数与地震属性进行回归分析，求出相关系数和回归公式。利用地震属性对某种储层参数进行预测。
4.??利用ZoneManager可以用来控制测井解释模块中不同层位，不同井的解释参数，从而实现多井评价。
(六) GMAPlus正演建模
GMAPlus软件是一套非常先进的地震建模软件,目前GMAplus已经集成Discovery平台上，与Discovery工区共享一个数据库。该软件中包含着最先进的合成记录制作工具和地震正演模型。
1.??正演建模的目的
（1）验证地质和地球物理学家建立的概念模型，研究储层有效地球物理效应，引导解释人员确定合理的解释方案。
（2）岩性横向变化问题，用正演方法预测井间地层岩性变化，帮助地质人员建立岩性解释思路。
（3）复杂构造问题，通过不断调整地质模型，不断比较合成记录剖面与实际地震剖面比，帮助技术人员判断和解释复杂构造问题。
（4）通过振幅变化研究目的层含油气或含水时的AVO响应，直接寻找油气层。
（5）最优秀的合成记录制作软件取代了LANDMARK的SynTool软件。
（6）检验地震资料初次处理的准确性。
（7）检验反演结果的准确性。
2.??GMAPlus模块集成
GMAPlus由GMAplus LogM (测井曲线建模)和GMAplus Struct（构造建模）两大部分构成。
(1)??GMAplus LogM (测井曲线建模)
①??Well Editor (测井曲线编辑器)
利用该模块可方便的对测井曲线进行各种编辑，包括拉伸、压缩、平滑、块化、裁减、平均、时移、插入、改变曲线值等诸多操作，并有相应工具计算新曲线和横波、泊松比曲线，利用Gassmann方程计算含气砂岩分布。同时还可进行TVD校正、Checkshot校正等功能。
②??Turbo Synthetics（多种方法制作合成记录）
对单井进行一维合成记录的制作，通过对频率和相位进行扫描分别制作各种频率和相位的合成记录，与实际合成记录进行相关匹配，寻找最佳拟合的相位和频率，去提取子波。也可以对块化后的测井曲线的每个反射界面计算合成记录，准确的反应感兴趣的储层的顶、底界面，精确的确定储层的厚度。
③??AVO Synthetics（AVO合成记录）
有三种计算方法，全Zoeppritz方程、Shuey近似式（入射角小于30度）、固定振幅算法。计算一维、二维合成记录剖面，识别储层区是否有亮点或暗点等现象。④??WavX(子波提取)
可给定四种理论子波，Ricker、Ormsby、Butterworth、Clauder子波，也可根据过井道数据提取理论子波，或根据过井道数据提取实际子波等三种方法。
⑤??Model Builder（2D模型）（联井剖面制作）
针对地下复杂地质现象，可以制作地质人员或地球物理人员在头脑中建立的地质模型，岩性尖灭或断层，制作准确的合成记录剖面，与实际地震剖面比较，判断该地质现象是由于断层引起的还是由于岩性引起的，引导正确的解释方向。
针对未来打井方向制作任意线，通过改变某些地质属性，如砂岩厚度、孔隙度等岩性或物性参数，制作合成记录，与实际地震记录比较，为下一步工作提供依据。
可方便的定义及修改地质分层，沿层拉平，分析和恢复古地貌和沉积。可方便的定义地质体，并充填相应的岩性、速度和密度。可方便的按照地质人员和地球物理人员的想法去解释联井对比剖面，进行井间小层的详细对比分析。创建合成记录道，与实际地震记录进行比较，用以检验地层和地质现象的分析判断是否准确。
⑥??Digitige Log（数字化桌录入测井曲线）
利用数字化桌矢量化测井曲线，转换成ASCII码格式的文件。
⑦??Reformat Wells（数据的输入、输出）
井数据的输入、输出模块，包括Las格式井数据、QC/Riley’s(ASCII)、Mira、UDA(用户定义的ASCII码格)、Geoshare、LogTeck和地震数据输入SEGY格式。
⑧??Utilities（工具模块）包括测井曲线模版定义、批作业管理器、岩性模版编辑器、工区模式管理器、和工区项目管理器等功能。
⑨??Plot model（绘图模块）
可方便的利用该模块对一维和二维模型进行显示与绘制，直接驱动绘图仪或打印机进行打印，生成CGM格式的文件，存成SEG-Y格式的文件等功能。并可直接在LandMark公司的SeisVision软件中进行显示。
(2)??GMAplus Struct（构造建模）
①??FK Migration（FK域偏移）
对所建构造模型制作合成记录后，将时间域归位的影象在FK域进行便宜、偏移归位，重现地下地层真实的空间结构。
②??Model Entry（构造模型建立）
以射线追踪理论（根据斯奈尔定律，射线在穿过或遇到层位时改变方向）和波动方程理论为基础的构造正演建模系统，利用合成记录可以帮助确定地层的变化是如何影响地震记录的，确定复杂的速度分布对地震剖面产生的影响。由于地下介质的各向异性，在建立初始模型时，可以在纵向和横向使用速度的梯度变化，以保证模型更能符合地下实际情况。模型可以准确的反映复杂的地下地质构造，如逆断层、侵入体，地层截断、尖灭等。
③??Model Viewer（图形管理模块）
可以显示所建立的各种模型，利用该模块对一维和二维模型进行显示与绘制，直接驱动绘图仪或打印机进行打印，生成CGM格式的文件，存成SEG-Y格式的文件等功能。并可直接在Landmark公司的SeisVision软件中进行显示。
④??Project Mode Control（工区模式管理）
在PC版本的软件上，由于GMAplus软件已经集成进Discovery软件中，其操作既可以在Discovery环境菜单下直接激活，并使用Discovery目前激活的工区进行正演模型建立，也可以在单机模式下进行正演模型建立，该模块控制此功能。
